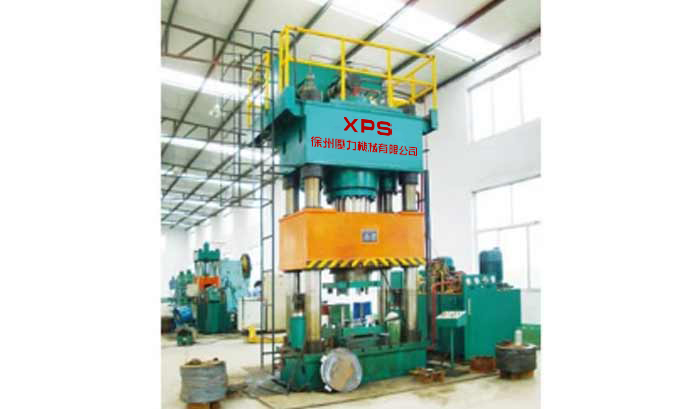

性能特點及適用領域
三梁四式結構，經濟實用。速度快，效率高，
生產節拍可達4-5次/分，用電省，特別適合汽車輪輻的拉深 成型、落料、壓裝等大批量汽車零件的生產工藝。液
壓系統采用插裝閥集成控制，減少了泄露點，動作可靠，壽命長，電氣系統采用進口PLC控制，性能穩定可靠，
可實現定程壓制及定壓壓制兩種工藝動作，調整、手動、半自動三種操作規范。
可選配件
1、沖裁緩沖裝置
2、光電保護裝置
3、上置式液壓系統
4、冷卻裝置
5、壓力、行程、速度數顯、數控裝置
6、進口先導電磁閥、充液閥
主要技術參數
| 項目 | 單位 | 型 號 規 格 | ||||||||||
| YX32─100L | YX32─100LA | YX32─200L | YX32─315L | YX32─500L | YX32─630L | YX32─800L | YX32─1000L | YX32─10000L | YX32─1200L | |||
| 公稱力 | KN | 1000 | 1000 | 2000 | 3150 | 5000 | 6300 | 8000 | 10000 | 10000 | 12000 | |
| 回程力 | KN | 200 | 200 | 400 | 600 | 1000 | 1200 | 1200 | 1200 | 1200 | 1500 | |
| 滑塊行程 | mm | 500 | 800 | 710 | 800 | 900 | 900 | 900 | 900 | 900 | 900 | |
| 開口高度 Daylight Opening height | mm | 800 | 1200 | 1120 | 1250 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 滑塊速度 Slide speed | 空程 Idle stroke | mm/s | 220 | 220 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| 工作 Pressing | mm/s | 12─25 | 12─25 | 8─20 | 6─15 | 8─20 | 8─20 | 8─19 | 8─20 | 8─20 | 8─20 | |
| 回程 Return | mm/s | 150 | 150 | 190 | 150 | 250 | 250 | 250 | 250 | 250 | 250 | |
| 滑塊有效尺寸 | 左右 L-R | mm | 630 | 1000 | 1000 | 1260 | 1400 | 1400 | 1400 | 1500 | 1500 | 1500 |
| 前后 F-B | mm | 630 | 800 | 940 | 1160 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | |
| 機器外形Overall dimensions | 左右 L-R | mm | 2500 | 2500 | 2460 | 3100 | 3800 | 3900 | 4200 | 4600 | 4600 | 5100 |
| 前后 F-B | mm | 1400 | 1400 | 1540 | 2100 | 3300 | 3450 | 3500 | 3600 | 3600 | 3900 | |
| 地面以上高 Height above floor | mm | 3500 | 4000 | 4500 | 4900 | 5220 | 5980 | 6160 | 6330 | 6330 | 6550 | |
| 主電動機功率 Motor power | KW | 11 | 11 | 22 | 22 | 46 | 60 | 72 | 90 | 90 | 125 | |
